Nesta aula veremos como o software de desenho técnico AutoCad da AutoDesk pode nos ser muito útil para confcção de desenhos diversos, atendendo profissionais de Segurança do Trabalho, Construção Civil, Arquitetura etc...
Na série AutoCad teremos abordagens simples e diretas para a afinidade com o ambiente CAD.
A Autodesk disponibiliza uma versão para estudantes no site :
Onde para o download devemos se cadastrar e então "baixar" a versão desejada...
Para as demonstrações aqui nas aulas veremos a versão disponível nos laboratórios da ETEC SM, a versão 2012. Seja qual for a versão que usa, os princípios são muito parecidos e você não terá dificuldade de desenvolver as aulas.
INICIO
Para começarmos com o CAD 2012, quando abrirmos o sistema veremos esta imagem abaixo...
Esse formato não é o mais indicado para iniciantes de CAD, desta forma vamos modificar a visualização dos Sistema...
... para isso...

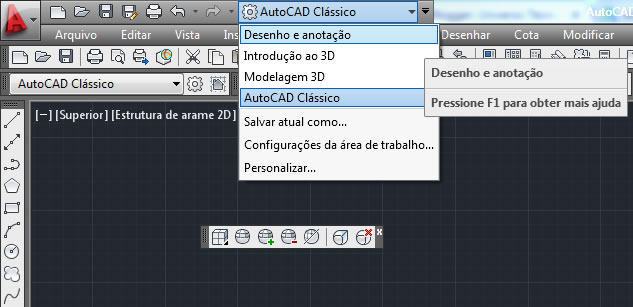

... mude a caixa de opções de visualização na barra de título veja...
A melhor opção é "DESENHO E ANOTAÇÃO" ...
... agora a apresentação da área de trabalho está assim...
... veja o ambiente de trabalho...
Vamos começar os trabalhos com a formatação original do CAD, dessa forma devemos saber algumas coisas antes...
... para a posição dos desenhos teremos dois segmentos, o cartesiano ( Renatus Cartesius - René Descartes ), sendo as coordenadas mapeadas por X e Y veja...
... desta forma as entradas respeitam primeiro o valor X e depois o valor Y. Este posicionamento é necessário para sabermos em que ponto está a linha ou ponto do desenho.
Outro modo se posicionamento é a direção, e este se faz com o conhecimento angular, dos ângulos. Veja...
... desta forma podemos saber em qual direção uma linha deve seguir, por exemplo, se quero que a linha do ponto de origem vá para a direita, então devemos inserir o ângulo 0º.
OK...
Agora vamos aos desenhos, primeiramente vamos nos familiarizar com o ambiente e apenas um comando ( o CAD pode receber entradas de duas formas, selecionando o objeto na guia de recursos ou digitando o comando que queremos na área de trabalho ), o comando LINHA.
O comando linha pede 4 entradas, isto é, precisa de quatro entradas para formar uma linha sendo os dois primeiros o ponto original da linha, depois o tamanho e por último o ângulo veja abaixo uma ilustração do comando linha...
Agora sabemos o que precisamos, vamos a mais detalhes da entrada...
... o ponto original será marcado na área de trabalho, será o início da linha, agora temos que dizer qual vai ser o tamanho da linha, e, em qual direção ela vai estar. Para a entrada CAD do comando linha faremos nestes passos...
1º escreveremos o comando LINHA na área de trabalho...
2º escolha o comando linha...
... observe que agora fica disponível para a entrada dos dois valores do ponto original da linha o X e o Y...
... digite 100 no primeiro quadro e para passar para o segundo aperte vírgula " , " e coloque no segundo quando o valor 100 novamente e pressione ENTER...
provavelmente isso pode ocorrer, o que significa que o ponto de origem da linha está fora da área visível de trabalho, sem problemas, apenas observe na lateral direita da área de trabalho um objeto com o nome ZOOM EXTENDIDO, na parte debaixo do recurso existe uma seta para novas opções de ZOOM, escolha o DIMINUIR ZOOM...
agora vemos o ponto de origem da linha...
... vamos continuar...
... observe que agora um novo quadro aparece com fundo azul esperando o TAMANHO da linha e ao lado CINZA está o ÂNGULO...
3º vamos inserir 100 no tamanho...
4º e para habilitar o quadro de ângulo devemos apertar o botão menor " < " para depois inserir o valor 90 como angulo... veja...
Note que ainda podemos dar sequencia a linha, mas, NÃO é o que faremos neste exemplo, a linha aqui acabou, então daremos "ESC" para fechar a série de comandos linha...
Agora podemos observar a linha que fizemos aumentando o ZOOM.
Não esqueça que você pode também utilizar o PAN ( LUVA ) acima do ZOOM na lateral da área de trabalho para mover o desenho na área de trabalho.
Para entender a posição que colocamos na linha veja que o ponto de origem foi 100,100 e o tamanho foi 100 com o angulo 90 ( o que fez com que a linha fosse para cima ). Podemos visualizar as coordenadas selecionando a linha e colocando o cursos em uma das pontas, veja...
Pois bem...
... considere as coordenadas...
... semdo os dois primeiros o ponto de origem da linha o terceiro o tamanho e o último o angulo...
100,100 80 < 90
100,180 50 < 0
100,100 50 < 0
350,100 80 < 90
250,100 50 < 0
350, 180 50 < 0
250,140 50 < 0
250,180 50 < 0
350,100 50 < 0
100,200 300 < 0
100,140 50 < 0
250,100 80 < 90
200,100 80 < 90
coloque as coordenadas no comando linha, um por vez, quando acabar um aperte ESC e depois entre com o comando linha novamente para uma nova linha. quando terminar terá...
... é isso...!!!
... podemos observar que existem muitas formas de trabalhar com o cad, faremos entradas por comando e dinâmicas ( escolhendo o comando na guia de recursos ) durante as aulas, mas lembrando que o que importa é como você faz, o seu jeito...
Será que você conseguiria enviar as coordenadas do seu nome...?!?
PRONTO! PRONTO !
Curta, Compartilhe e Apreenda!
